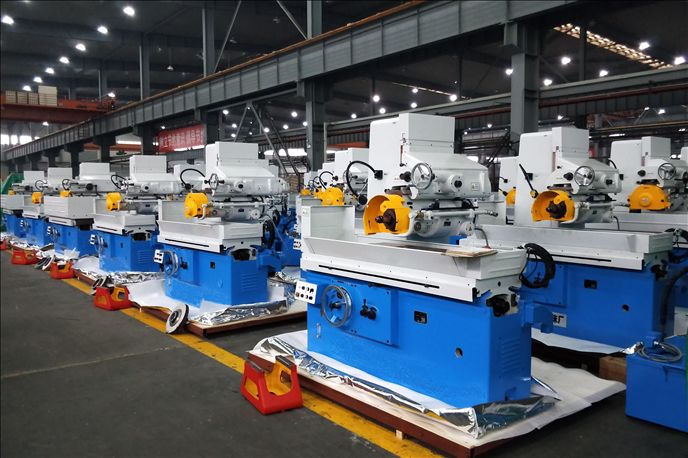

M7132
平面磨床按下SB4，通過6、7、5、6線路導致KM線圈與KT線圈通電，M7132平面磨床與正轉控制相類似，11區的KA線圈通電，再通過7、8、9使KM2線圈通電。M7132平面磨床主電路中KM2、KM主觸頭閉合，M7132平面磨床電動機全壓反轉起動。KM1線圈所在支路與KM2線圈所在支路通過KM2與KM1常閉觸頭實現電氣控制互鎖。M7132
平面磨床主電動機反接制動控制，正轉制動控制，右KS是速度繼電器的正轉控制觸頭，當M7132平面磨床電動機正轉起動至接近額定轉速時，M7132平面磨床右KS閉合并保持。制動時按下SB1，M7132平面磨床控制線路中所有電磁線圈都將斷電，M7132平面磨床主電路中KM1、KM2、KM主觸頭全部斷開，M7132平面磨床電動機斷電降速，但由于M7132平面磨床正轉轉動慣性影響M7132平面
磨床報價高低，需較長時間才能降為零速。
M7132平面磨床一旦松開SB1，則經1、6、右KS、8、9，使KM2線圈通電。M
7132平面磨床主電路中KM2主觸頭閉合，M7132平面磨床三相電源電流經KM2使U1、W1兩相換接，再經限流電阻R接入三相繞組中，在電動機轉子上形成反轉轉矩，并與正轉的慣性轉矩相抵消，電動機迅速停車。在電動機正轉起動至額定轉速，再從額定轉速制動至停車的過程中，右KS反轉控制觸頭始終不產生閉合動作，保持常開狀態。
M7132平面磨床反轉制動控制，左KS在電動機反轉起動至接近額定轉速時閉合并保持。與M7132平面磨床正轉制動相類似，按下SB1，電動機斷電降速。M7132平面磨床一旦松開SB1，則經1、6、左KS、2、3，使線圈KM1通電，電動機轉子上形成正轉轉矩，并與M7132平面磨床反轉的慣性轉矩相抵消使電動機迅速停車。
